Питание светодиода от 1.5в
ЭйнштейнДата: Суббота, 20.11.2010, 22:34 | Сообщение # 1
Админ свыше
Группа: Админы
Сообщений: 114
Репутация: 123
Статус: Offline
Нам понадобится:
1. Транзистор КТ315

2.Ферритовый сердечник
3.Светодиод
4.Переменный резистор(до 10 К)
5.Батарейка
6.Проводки

Щас будут фоты

Прикрепления: 8771072.jpg (4.9 Kb)


ЭйнштейнДата: Суббота, 20.11.2010, 22:46 | Сообщение # 2
Админ свыше
Группа: Админы
Сообщений: 114
Репутация: 123
Статус: Offline

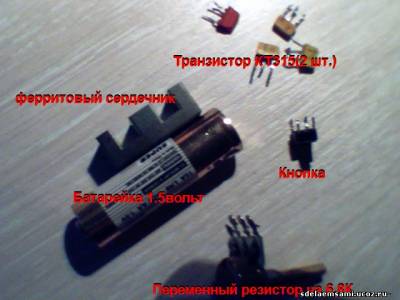

Фото деталей

Прикрепления: 0650945.jpg (102.7 Kb)


ЭйнштейнДата: Воскресенье, 21.11.2010, 19:44 | Сообщение # 3
Админ свыше
Группа: Админы
Сообщений: 114
Репутация: 123
Статус: Offline
Сейчас уроки сделаю и запаяю.

ЭйнштейнДата: Вторник, 23.11.2010, 15:43 | Сообщение # 4
Админ свыше
Группа: Админы
Сообщений: 114
Репутация: 123
Статус: Offline
так, тот сердечник не подойдёт. Поищу другой.

ЭйнштейнДата: Среда, 01.12.2010, 20:34 | Сообщение # 5
Админ свыше
Группа: Админы
Сообщений: 114
Репутация: 123
Статус: Offline
блин, другой тоже!

K@TДата: Суббота, 04.12.2010, 16:23 | Сообщение # 6
Профессионал паялинга
Группа: Профи
Сообщений: 60
Репутация: 1
Статус: Offline
Разбираеш старый магнитофон(типа Веги),на плате записи стоят катушки на феритовых кольца(феритовое кольцо чёрного цвета похоже на маленьку баранку),разматываеш катушку(полностью) и на этом кольце матаеш свой трансформатор.Точка на схеме это начало намотки.Все обмотки мотаеш в одну сторону(через центральную дырку),а потом подключае согласно схеме.Провод лучше брать в шелково изоляции(возми с внутренней антены приёмника СВ-ДВ диапазона).Так понятно?

Добавлено (04.12.2010, 16:23)
---------------------------------------------
Разбираеш старый магнитофон(типа Веги),на плате записи стоят катушки на феритовых кольца(феритовое кольцо чёрного цвета похоже на маленьку баранку),разматываеш катушку(полностью) и на этом кольце матаеш свой трансформатор.Точка на схеме это начало намотки.Все обмотки мотаеш в одну сторону(через центральную дырку),а потом подключае согласно схеме.Провод лучше брать в шелково изоляции(возми с внутренней антены приёмника СВ-ДВ диапазона).Так понятно?


ЭйнштейнДата: Суббота, 04.12.2010, 18:00 | Сообщение # 7
Админ свыше
Группа: Админы
Сообщений: 114
Репутация: 123
Статус: Offline
да понятно! Просто когда на Радиокоте смотрел, не поверил что он 20 витков мотал!

K@TДата: Суббота, 04.12.2010, 18:16 | Сообщение # 8
Профессионал паялинга
Группа: Профи
Сообщений: 60
Репутация: 1
Статус: Offline
А зачем тогда со мной советовался?

ЭйнштейнДата: Суббота, 04.12.2010, 19:55 | Сообщение # 9
Админ свыше
Группа: Админы
Сообщений: 114
Репутация: 123
Статус: Offline
тьфу! Да, понятно. Попробую. А провод
в шелково изоляции это которым мотают катушки в приёмниках( советских). Он тоненький и легко рвущийся?

K@TДата: Суббота, 04.12.2010, 20:19 | Сообщение # 10
Профессионал паялинга
Группа: Профи
Сообщений: 60
Репутация: 1
Статус: Offline
Да верно.Но не все катушки 'в шолке'.Шелк это тонкие ниточки,как паутина.

ЭйнштейнДата: Суббота, 04.12.2010, 20:26 | Сообщение # 11
Админ свыше
Группа: Админы
Сообщений: 114
Репутация: 123
Статус: Offline
K@T, аа, ясно! Вроде в ящике валяется ферритовый стержень с таким проводом. А кольца у меня есть

K@TДата: Суббота, 04.12.2010, 21:01 | Сообщение # 12
Профессионал паялинга
Группа: Профи
Сообщений: 60
Репутация: 1
Статус: Offline
Вот и разрулили ситуёвину.

InnaДата: Четверг, 30.12.2010, 19:21 | Сообщение # 13
Появился на свет
Группа: Проверенные
Сообщений: 7
Репутация: 0
Статус: Offline
о, классная схемка. Надо собрать. Только кольцо найду.
